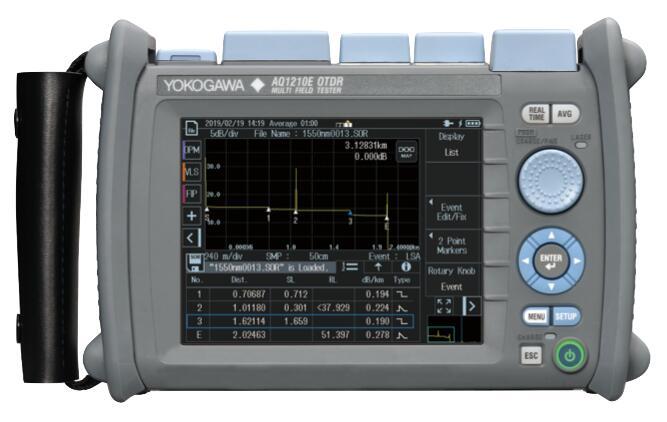

AQ1210光时域反射仪是一种智能的多用途OTDR，可测量光纤距离和损耗，并确定故障的位置。

AQ1210OTDR配备5.7英寸电容式触摸屏，支持多点触控和多任务处理。

AQ1210光时域反射器有六种型号。

其中，AQ1210A为双波长37 / 35dB，可满足城域网和接入网的中长距离测量要求; AQ1215E是大型动态范围型号，具有3波长42/40 / 39dB支持FTTH在线检测，可以穿越1x128路。

光分路器内置滤波器，支持光线路的在线测量和维护。

AQ1210横河电机光时域反射仪OTDR的主要特点\\ n \\ n

•双操作模式：触摸屏结合硬键，手指点击，滑动，缩放或按下操作仪器屏幕

•多任务处理：执行OTDR测量时，您还可以确认光功率其他核心的光纤ID /弯曲等。

•智能链路分析：一键测量，完整的网络功能，易于阅读的报告

•强大的电池寿命：它可在Telcordia标准条件下连续供电10小时

•快速启动：从完全关闭状态到测量准备仅10秒

•多光纤测量：指导用户按顺序跟踪多根光纤的测量

•高速，高性能的实时测量：可根据操作选择g环境：短时高速模式和高精度波形模式

•PDFOTDR视图模式：只需单击图标

即可在曲线和图形之间切换OTDR视图•报告：内置后处理软件，用于生成PDF格式的OTDR报告•

•高级曲线分析：包括多曲线分析，双向曲线分析，曲线差异分析，区间分析回损

•远程控制：通过网络浏览器进行远程控制或通过智能手机或平板电脑进行Wi-Fi或LAN控制命令

AQ1210 Yokogawa光时域反射仪OTDR技术规格：

型号AQ1210

波长1310 / 1550nm

范围500m，1km，2km，5km，10km，20km，50km，100km，200km

动态范围37/35 dB

事件死区0.8 m

衰减死区5 m / 5 m

范围设置500m~200km   ## #Pulse width setting 3ns~10us

存储容量\\ u003e1000曲线

体积216×157×74mm

重量1.0kg

显示5.7英寸电容式触摸屏

AQ1210横河光学时域反射仪OTDR订购信息

型号波长动态范围事件盲区衰减盲区

AQ1210A 1310 / 1550nm 37 / 35dB 0.6m 3.5m /

4m

AQ1215A 1310 / 1550nm 42 / 40dB 0.6m 3.5m / 4m

AQ1210E 1310/1550 / 1625nm 37.35 // 35dB 0.6m 3.5m / 4m   ## ＃AQ1215E 1310/1550 / 1625nm 42/40 / 39dB 0.5m 3.5m / 4m

AQ1215F 1310/1550 / 1650nm 42/40 / 37dB 0.6m 3.5m / 4m / 4AQ1216F 1310/1550 / 1650nm 42/40 / 40dB 0.6m 3.5m / 4m / 4

AQ1210横河光学时域反射仪OTDR标准配置：

名称数量

1 AQ1210主机1

2 AQ1210A单模模块1

3 AQ9441FC适配器1

4 AQ7932 OTDR仿真软件1套r \\ n

5 AC转换器1

6软包1

7电池1

8电源线1

9肩带1

10中文操作手册1
