产品描述：

DynatelTM 2273E是一种电缆光缆护套故障和路由探测器，带有微处理器，可快速有效地确定电缆的方向和深度，并识别皮肤故障。

轻巧坚固的2273E可以准确：

★确定电缆的方向

★检测电缆的深度

★检测信号电流电缆

★检测皮肤故障和电缆损坏

★确定电缆护套故障的严重程度

★检测架空电缆的短路或接地故障

★确定潮湿部分中的电缆对

★探测电源线

2273E准确确定电缆深度并以厘米，英尺和英寸显示。

此外，当与3M EMS2205和2206电子标记定位仪一起使用时，系统具有：

★可以准确检测埋藏电子标记的位置

★同时搜索用于电子标记和跟踪电缆

即使在复杂的位置也可以准确定位四种工作方法

为了确定电缆或电缆的方向，接收器有四种操作模式：峰值，反峰值，差分或特殊峰值，以增强跟踪长距离的灵敏度，用户可以根据实际情况选择有效的工作方式。

接收器有四个容量，除了一个扩展器使峰值和反向峰值测量更清晰的功能。

如果两个导体具有相同频率的信号，则扩展器根据不同的幅度将它们分开，这使得结果更准确。该信号包含一个耳机插孔。

准确识别故障

2273E可以确定各种长度的电缆故障，2273E可以同时发出路由跟踪音信号和故障定位音信号。

操作员可以在检测路径时使用皮肤故障定位功能，2273E可以区分故障级别。

简单的操作系统

使用2273E探测器，无需特殊培训是必需的，LCD显示屏和触摸按钮使其更易于使用。

存储器存储功能可以记录检测状态。

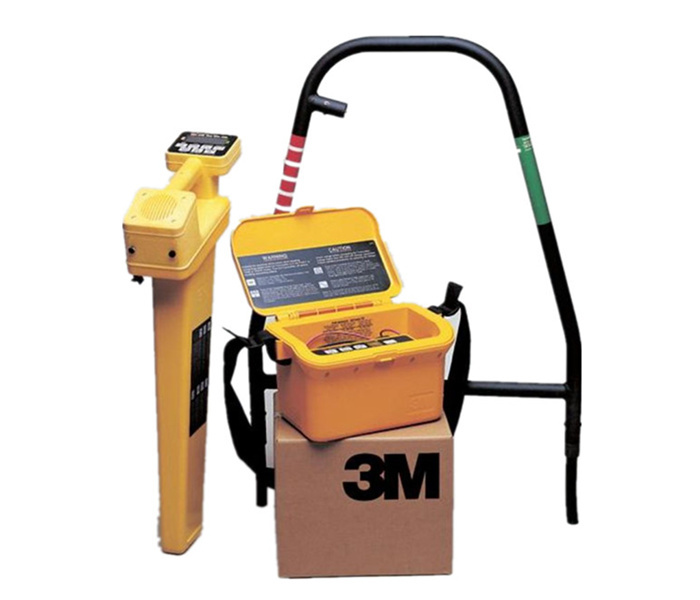

该系统由三部分组成：

★带欧姆表的发射器，可以检测外部电压并测试连续回路电阻 \\ n

★带图形的接收器用于指示信号和电缆定位的强度

★接地支架...配有颜色代码以确定故障位置。

2273E探测器有四个有效跟踪频率：577Hz，8KHz，33KHz和133KHz。根据实际情况，可以单独使用或同时使用，以补偿现场条件的变化。有两种50,60Hz和低频信号的被动跟踪频率。

LF不需要使用发射器。

发射器和接收器每次开启时都会自动进行自检，显示电源的功率。

两个部件均采用高强度材料进行外部保护，可适应各种场合。

技术特点：

发射机优点

四种可用频率适用于不同情况

同步信号启用接收机电缆定位

同时发出路径跟踪信号和故障定位信号。接收器可以定位电缆并进行电缆布线跟踪。

具有电压测量能力的欧姆表检测远端的接地和皮肤是否完整

三种信号传输方法是可靠的各种情况

自动负载调整自动负载调整

标准高输出电平标准高输出电平

危险电压显示警告操作员有危险情况

电压电压为240V，以防止不利的风险因素

接收器的好处

峰值和反峰值确定电缆位置

差分值确定电缆方向

触摸模式按钮表示电缆深度简单而准确的深度测量

测量电缆中的信号电流，确定目标电缆

视觉和听觉电缆测量准确在所有情况下的测量

该值显示故障大小。操作员可以区分故障严重程度。

带耦合器插座电缆对数识别

扩展功能增加灵敏度

50 / 60Hz电源信号和低频LF信号接收器可以检测电缆

与2205/2206电子标记定位器配合使用，检测电子标记的位置

物理特性：

尺寸

发射器17.2cmH×28.6cmW×19.7cmD

接收器64.8cmH×9.5cmW×27.3cmD

重量 \\ n

变送器2.4kg

接收器1.8kg

毛重9.3kg

环境要求

工作温度-20° C~50°C

存储温度-40°C~70°C

性能参数：

receiver   \\ n

频率

跟踪信号

活动：577Hz，8KHz，33KHz，133KHz

无源功率信号-50 / 60Hz，可供用户使用选择，低频信号--22Hz

故障定位信号577Hz和133KHz脉冲8Hz r \\ n

Depth

范围：0到4.5米

精度：±10±1-0~1.5 m

±15-1.5米到4.5米

电源6碱性电池AA

电池寿命60小时

launcher

输出功率\\ t

跟踪信号577Hz，8KHz，33KHz，133KHz

故障信号4 / 8Hz，用于皮肤故障; 577Hz和33KHz用于跟踪

声音信号577Hz和133KHz以8Hz脉冲

感应信号133KHz

输出电压\\ t

＃n

故障点30伏特

跟踪点30伏特

音频点

正常：10伏特

非凡：30伏特

＃n ##输出功率5瓦

保护电压240V

电源6碱性电池C

电池寿命\\ t

＃n

正常：60小时

大保护电压输出：20小时
